Akoestische leidinglokalisatie – nauwkeurig lekken opsporen

Bij verborgen lekkages in waterleidingen kan het vaak lastig zijn om de exacte locatie te vinden. Akoestische leidinglokalisatie is een geavanceerde methode die gebruikmaakt van het geluid dat ontsnappend water veroorzaakt in leidingen. Hiermee kan een lek nauwkeurig worden gelokaliseerd, vaak zonder hak- of breekwerk.

Hoe werkt akoestische leidinglokalisatie?

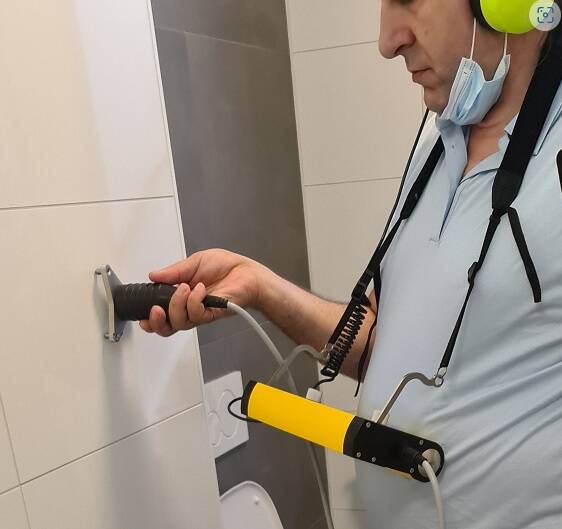

Een specialist plaatst een gevoelige sensor of microfoon op de leiding of leidingaansluiting. De apparatuur registreert trillingen en geluidsgolven die door het lekkende water worden veroorzaakt. Door de intensiteit en richting van het geluid te analyseren, kan het lek precies worden opgespoord.

Toepassingen van akoestische lekdetectie:

  • Waterleidingen in woningen, flats of bedrijfspanden

  • Cv-leidingen en vloerverwarmingsinstallaties

  • Afvoerleidingen en rioolsystemen

  • In combinatie met andere technieken, zoals thermografie of vochtmetingen, voor maximale nauwkeurigheid

Voordelen van akoestische leidinglokalisatie:

  • Niet-destructief: geen hak- of breekwerk nodig

  • Snelle en nauwkeurige opsporing van verborgen lekkages

  • Kostenbesparend door gerichte reparaties

  • Ideaal bij lastige of complexe leidingsystemen

Door het gebruik van akoestische leidinglokalisatie kunnen onze experts bij Lekdetectie Rijnmond lekkages snel en effectief vinden, waardoor schade beperkt blijft en reparaties efficiënt kunnen worden uitgevoerd.

Frequentieanalyse

Akoestische leidinglokalisatie
Bepalen van leidingtrajecten of het lokaliseren van lekpunten – de innovatieve LD6000 en hoogwaardige microfoons uit Duitse productie, maken het registreren, verwerken van signalen en weergave van ook de meest geringe lekkagegeluiden mogelijk binnen niet eerder gekende dimensies

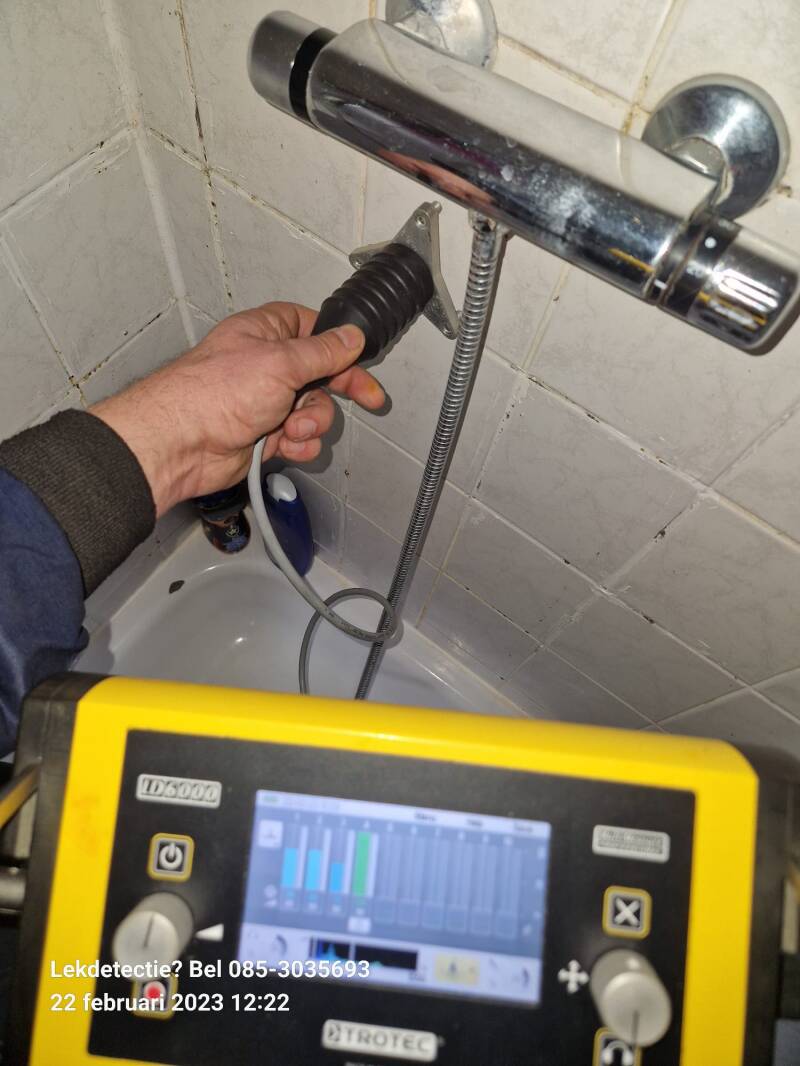

Lekdetectieapparaat ld6000-frequentieanalyse-set

Wij zijn trots op ons nieuwste aanwinst. Wij zijn nu in bezit van LD600 daarmee kunnen wij met minder apparatuur lekkages en leidingen lokaliseren.  De nieuwe combi-detector LD6000 is een wereldwijd een echte noviteit en maakt akoestische lekdetectie en tracergas-detectie met slechts één apparaat mogelijk.



  • Akoestische en tracergas-lekdetectie met slechts één apparaat
  • Hogeresolutie grafisch kleurendisplay met touchscreen-functie
  • Wereldwijd uniek in deze apparaatklasse: Innovatieve Smart-functie voor nog snellere lokalisatie van lekpunten (patent aangevraagd)
  • Veel typische gebruiksfuncties al voorgeprogrammeerd voor snelle toegang
  • Alle filters en parameters zijn vrij configureerbaar
  • Leidinglokalisatiemodus
  • Voldoet aan de eisen voor gehoorbescherming volgens VBG 121 (in combinatie met de originele koptelefoon)
  • Zeer gevoelige, robuuste en nauwkeurige microfoons uit Duitse kwaliteitsproductie



Hier enkele technische details in één overzicht:

  • Bedrijfsmodi: Akoestische lekdetectie (F&L, Smart, registratie over langere perioden) en tracergas-lekdetectie
  • Meet- en apparaatfuncties: Meetmodi voor minimaal niveau, gemiddeld niveau, pulsgolfmeting, simultane F&L-analyse, loggerfunctie, voorkeurgeheugen voor handmatige filterinstellingen, geluidsniveau-oversturingsbeveiliging, tracergasdetectie met concentratieafhankelijk signaal (optisch en akoestisch)
  • Besturing: Naar keuze via touchscreen of toetsen en draairegelaars
  • Versterking: 120 dB bij een lage ruisfactor
  • Ingangsimpedantie: 1 Ω
  • Filters: Maximaal 256 vrij selecteerbaar (voor taststaaf en grondmicrofoon)
  • Indicatie: Kleuren-LCD (automatisch verlicht), 480 x 272 pixels
  • Batterijcontrole: Via microcontroller
  • Uitgangsimpedantie: ≤ 10 Ω
  • Voedingsbron: 4 x batterij, type LR14 C 1,5 V
  • Gebruiksduur: Ca. 14 h bij duurbedrijf, ca. 40 uur bij normaal gebruik
  • Aansluitingen: Bajonet (microfoon / sensor), 6,3 mm stekker (koptelefoon)
  • Beschermingsgraad: IP54
  • Behuizing: Aluminium, poedergecoat
  • Temperatuurcondities: Bedrijf: -5 °C tot +55 °C; Opslag: -25 °C tot +65 °C
  • Afmetingen: ca. L 210 x B 160 x H 60 mm
  • Gewicht: ca. 1.050 g
  • Leveromvang: LD6000 meetapparaat, LD K - geluidgedempte koptelefoon, LD6000 BM - grondmicrofoon klein, LD6000 DA – driepootadapter, LD6000 VL – verlenging met punt, LD6000 TG – draagband, LD6000 transportkoffer
  • Optioneel verkrijgbare accessoires: LD6000 BMW – tegen wind beschermde grondmicrofoon (met dodemansknop), LD6000 DM – driepootmagneet voor grondmicrofoon LD6000 BMW, LD6000 H2 – waterstofsensor, LD6000 VK – verbindingskabel

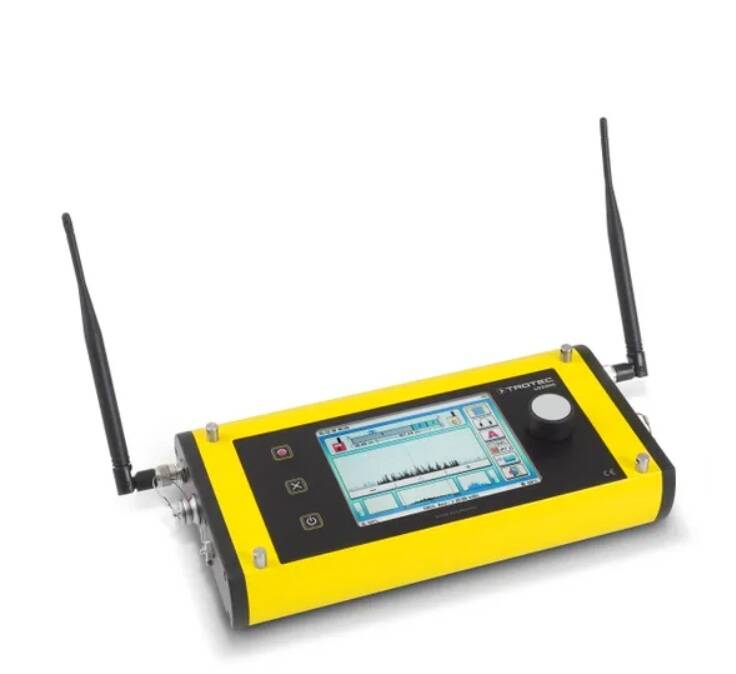

Correlatie is een computerondersteunde methode waarmee zeer nauwkeurige lekdetecties kunnen worden uitgevoerd. Lekdetectie met een corelator met frequentiemeter is dé hightech oplossing onder de verschillende meetmethoden. Met behulp van deze techniek is de meting bijna contactloos, niet-destructief en beeld gebaseerd.

De correlator berekent vervolgens, op basis van het tijdsverschil tussen de ontvangen signalen en rekening houdend met leidingmateriaal, diameter en lengte van het meettraject, de precieze locatie van het lek.

Deze methode maakt het mogelijk om verborgen lekkages exact te lokaliseren zonder hak- of breekwerk, wat tijd en kosten bespaart.
